发光字壳打印软件操作说明书

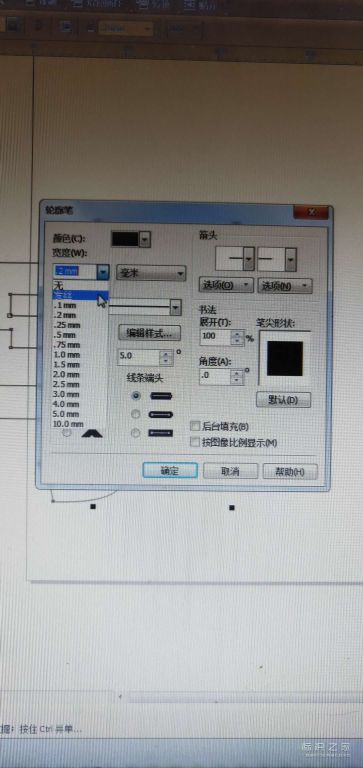

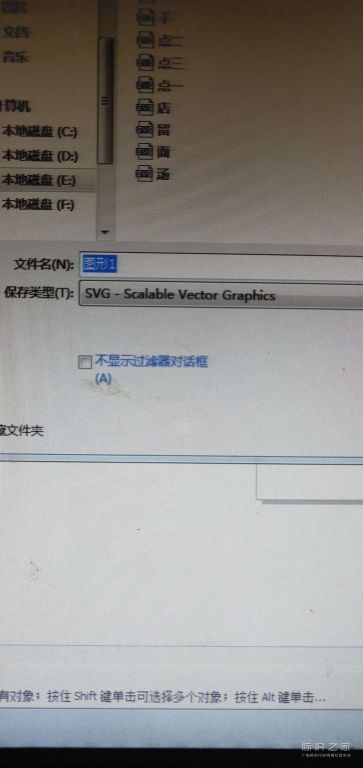

1:coreldraw  X4或者X8做文件要转曲线,把笔画粗细改为发丝(X8是细线)导出SVG格式
watermark,image_cGljLzIwMTgwNzAzL29zc18xNTMwNTc5ODkzMDc3XzYyMF8yMDdfODY3LnBuZw==,t_50,g_se,x_20,y_20
watermark,image_cGljLzIwMTgwNzAzL29zc18xNTMwNTc5ODkzMDc3XzYyMF8yMDdfODY3LnBuZw==,t_50,g_se,x_20,y_20

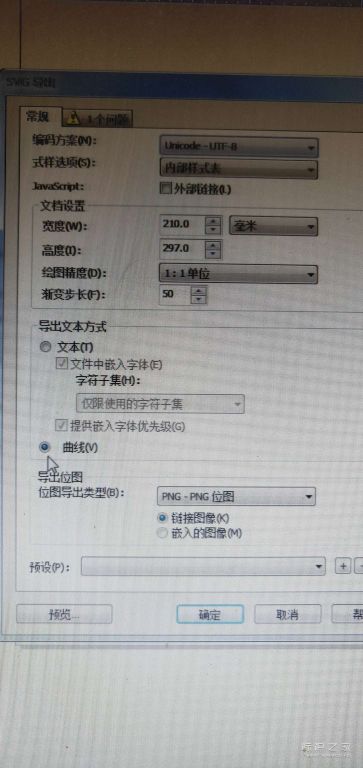

页面出来后,选择保存曲线
watermark,image_cGljLzIwMTgwNzAzL29zc18xNTMwNTc5ODkzMDc3XzYyMF8yMDdfODY3LnBuZw==,t_50,g_se,x_20,y_20
导出后即可操作打印软件
2:关于自动建模参数的设置

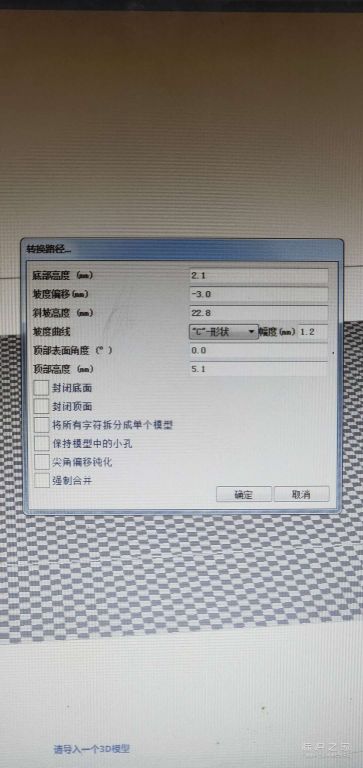

导入SVG文件后,会弹出以下页面
watermark,image_cGljLzIwMTgwNzAzL29zc18xNTMwNTc5ODkzMDc3XzYyMF8yMDdfODY3LnBuZw==,t_50,g_se,x_20,y_20
底部高度就是你面板的厚度,顶部高度就是你底板的厚度,底部高度+顶部高度+斜坡高度,就是你打印字壳的总高度,可以根据你自己需要的高度来设置,斜坡偏移就是字的底板比面板大(迷你字样式)的情况下,底板比面板大多少的数值,单位毫米,偏移是双线偏移,输入的数值是单边偏移量,比如输入-5(输入值为负数),实际上底板比面板的实际尺寸大10毫米。

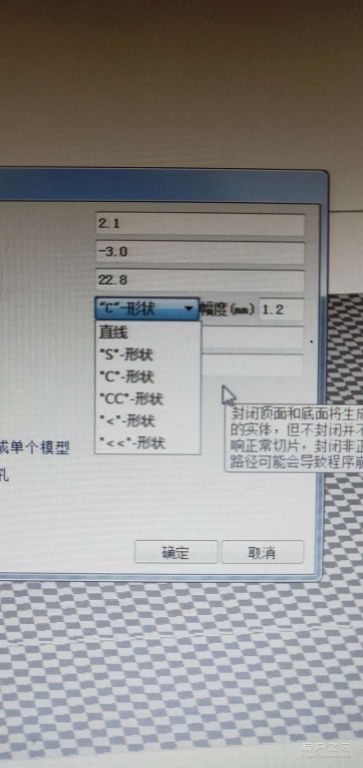

3,自定义边条样式
边条样式可以按照自己的要求设置,每个选项改变后面的幅度又会出现不同的效果,可以自己尝试各种效果
watermark,image_cGljLzIwMTgwNzAzL29zc18xNTMwNTc5ODkzMDc3XzYyMF8yMDdfODY3LnBuZw==,t_50,g_se,x_20,y_20
4,换色层

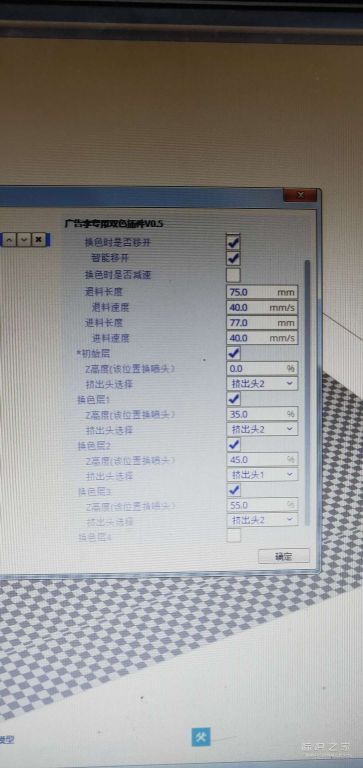

软件带要双色和三色换色插件(需要配合双喷头或者三喷头),在软件左上角最后一个选项里可以调用,换色输入的是百分比,就是说,打印到百分之几高的时候,切换喷头,喷头切换要安按照1-2-1-2-1来切换
5,文件保存

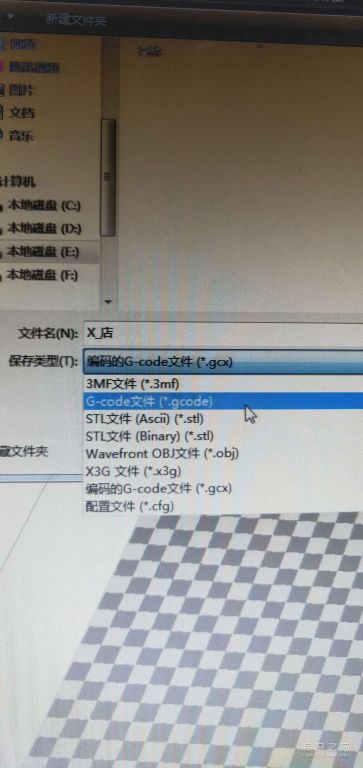

切片后,保存文件插入U盘,下面会显示保存到移动硬盘,右边有一个向下的箭头,点开选择保存到文件,进入保存界面后,再选择保存到U盘,选择你要的文件格式,普通主板选择gcode,加密主板选择选项里你机器识别的格式,然后点确定
watermark,image_cGljLzIwMTgwNzAzL29zc18xNTMwNTc5ODkzMDc3XzYyMF8yMDdfODY3LnBuZw==,t_50,g_se,x_20,y_20
保存文件后,点击预览,查看文件有没有问题,和换色层是否正确,就可以开始打印了
6,功能的调用

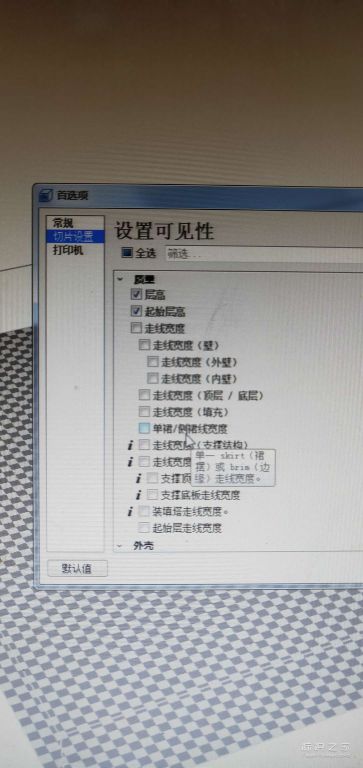

点击左上角的设置,选择首选项,在切片设置里有几百个功能可供选择使用,使能台阶选项全部勾选,才能打印台阶
watermark,image_cGljLzIwMTgwNzAzL29zc18xNTMwNTc5ODkzMDc3XzYyMF8yMDdfODY3LnBuZw==,t_50,g_se,x_20,y_20

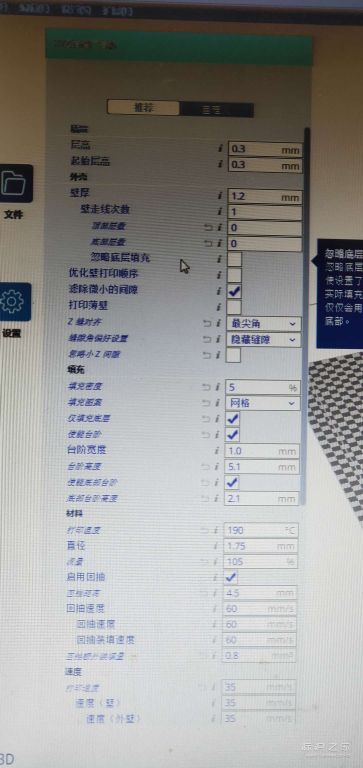

备注:每个机器不同,所以打印参数不同,请根据自己的机器,修改打印参数,或者根据打印情况调试参数
watermark,image_cGljLzIwMTgwNzAzL29zc18xNTMwNTc5ODkzMDc3XzYyMF8yMDdfODY3LnBuZw==,t_50,g_se,x_20,y_20
watermark,image_cGljLzIwMTgwNzAzL29zc18xNTMwNTc5ODkzMDc3XzYyMF8yMDdfODY3LnBuZw==,t_50,g_se,x_20,y_20
开机打印
